短時間フーリエ変換(STFT)の理論とPython実装

scipy.signal.stft・scipy.signal.istft・scipy.signal.windows(hann窓)で短時間フーリエ変換(STFT)をPython実装。スペクトログラムの生成と読み方、窓長とオーバーラップ(noverlap)の選び方、時間-周波数分解能のトレードオフ、逆STFTによる信号再構成まで体系的に解説します。

はじめに

FFT(高速フーリエ変換) は信号全体の周波数成分を一度に解析できる強力な手法ですが、時間情報が失われるという根本的な制約があります。例えば、楽音が時間とともに変化するメロディや、機械の振動パターンの変化を解析したい場合、「どの時刻にどの周波数が存在するか」という情報が必要です。

**短時間フーリエ変換(STFT: Short-Time Fourier Transform)**は、この問題に対するアプローチとして1940年代から使われてきた手法です。信号を短い時間窓に分割して各窓にFFTを適用することで、**時間-周波数の2次元表現(スペクトログラム)**を得ます。

本記事では、STFTの数学的定義と時間-周波数分解能のトレードオフを詳しく解説し、Pythonによる実装とスペクトログラムの読み方を示します。

STFTの数学的定義

連続時間STFT

連続信号 \(x(t)\) の短時間フーリエ変換は以下のように定義されます。

\[\text{STFT}\{x\}(\tau, f) = X(\tau, f) = \int_{-\infty}^{\infty} x(t) \cdot w(t - \tau) \cdot e^{-j2\pi ft} \, dt \tag{1}\]

ここで:

  • \(w(t)\) :窓関数(有限長の局所化関数)
  • \(\tau\) :窓の中心時刻(時間シフトパラメータ)
  • \(f\) :周波数

\(w(t - \tau)\) は窓を時刻 \(\tau\) に中心を持つように平行移動したもので、この窓で信号を局所的に切り出してフーリエ変換を計算します。結果 \(X(\tau, f)\) は複素数であり、絶対値 \(|X(\tau, f)|\) が時刻 \(\tau\) における周波数 \(f\) 成分の振幅を、偏角 \(\angle X(\tau, f)\) が位相を表します。

離散時間STFT

実用的には離散時間信号を扱います。サンプリング周波数 \(f_s\) でサンプリングされた信号 \(x[n]\) (\(n = 0, 1, \ldots, N-1\) )の離散STFTは以下のように定義されます。

\[X[m, k] = \sum_{n=-\infty}^{\infty} x[n] \cdot w[n - mH] \cdot e^{-j2\pi kn/L} \tag{2}\]

ここで:

  • \(m\) :フレームインデックス(時間軸)
  • \(k\) :周波数ビンインデックス(\(k = 0, 1, \ldots, L-1\) )
  • \(H\) :ホップ長(フレームシフト)—連続するフレームの開始点の間隔(サンプル数)
  • \(L\) :窓長(FFTの点数)
  • \(w[n]\) :窓関数(長さ \(L\) で定義)

各フレームは時刻 \(mH\) を中心に長さ \(L\) の窓で切り出され、その窓内の信号にFFTが適用されます。

オーバーラップとホップ長

連続するフレーム間の重なり(オーバーラップ)は次の関係で定義されます。

\[\text{Overlap} = 1 - \frac{H}{L} \tag{3}\]

例えば、\(L = 1024\) 、\(H = 512\) の場合、オーバーラップは50%です。オーバーラップが大きいほど時間分解能が高くなりますが、計算コストも増加します。実用上は50%〜75%のオーバーラップが一般的に使われます。

時間-周波数分解能のトレードオフ

STFTの最も重要な制約は時間-周波数分解能のトレードオフです。これは量子力学のハイゼンベルクの不確定性原理と数学的に同等な関係です。

ガボール限界(Gabor Limit)

時間分解能 \(\Delta t\) と周波数分解能 \(\Delta f\) の積には下限があります。

\[\Delta t \cdot \Delta f \geq \frac{1}{4\pi} \tag{4}\]

これは信号処理における不確定性原理とも呼ばれます。

窓長とトレードオフ

窓長 \(L\) (秒単位では \(T_w\) = \(L / f_s\) )によって分解能が決まります。

窓長 \(T_w\)時間分解能 \(\Delta t\)周波数分解能 \(\Delta f\)
短い(小さい \(L\) )高い低い(隣接周波数の分離困難)
長い(大きい \(L\) )低い高い(周波数を細かく分離可能)

具体例として、\(f_s = 44100\) Hz の音声信号の場合:

  • \(L = 512\) (約12 ms):時間変化に敏感、ただし周波数分解能は約86 Hz
  • \(L = 4096\) (約93 ms):周波数分解能は約11 Hz、ただし時間変化の追従が遅い

周波数分解能は \(\Delta f = f_s / L\) です。

Python実装

基本的なSTFT実装

まずSTFTをゼロから実装し、その動作を理解します。

import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import stft, istft
from scipy.signal.windows import hann

def compute_stft_manual(x, window, hop_length, n_fft):
    """
    STFTの手動実装。

    Parameters
    ----------
    x : np.ndarray
        入力信号(1D)
    window : np.ndarray
        窓関数(長さ n_fft)
    hop_length : int
        フレームシフト(サンプル数)
    n_fft : int
        FFTの点数(= 窓長)

    Returns
    -------
    stft_matrix : np.ndarray (complex)
        形状 (n_fft//2 + 1, n_frames) の複素スペクトル行列
    """
    n_frames = 1 + (len(x) - n_fft) // hop_length
    stft_matrix = np.zeros((n_fft // 2 + 1, n_frames), dtype=complex)

    for m in range(n_frames):
        # フレームの切り出し
        start = m * hop_length
        frame = x[start : start + n_fft]
        # 窓関数の適用
        windowed_frame = frame * window
        # FFT(正の周波数成分のみ取得)
        stft_matrix[:, m] = np.fft.rfft(windowed_frame)

    return stft_matrix


# --- テスト信号の生成 ---
fs = 4000          # サンプリング周波数 [Hz]
duration = 2.0     # 信号長 [s]
t = np.arange(0, duration, 1/fs)

# 時間変化する信号(チャープ + パルス)
# 0〜1秒: 100Hz → 500Hzに線形変化するチャープ
# 1〜2秒: 300Hzの定常正弦波
chirp = np.zeros_like(t)
segment1 = t < 1.0
chirp[segment1] = np.sin(2 * np.pi * (100 + 200 * t[segment1]) * t[segment1])
chirp[~segment1] = np.sin(2 * np.pi * 300 * t[~segment1])
# ホワイトノイズを加える
np.random.seed(42)
signal = chirp + 0.1 * np.random.randn(len(t))

# --- STFTのパラメータ ---
n_fft = 512
hop_length = n_fft // 4   # 75% オーバーラップ
window = hann(n_fft)

# --- 手動実装によるSTFT ---
stft_matrix = compute_stft_manual(signal, window, hop_length, n_fft)

# スペクトログラム(振幅)の計算
spectrogram = np.abs(stft_matrix)

# 時間・周波数軸の計算
n_frames = spectrogram.shape[1]
times = np.arange(n_frames) * hop_length / fs
freqs = np.fft.rfftfreq(n_fft, 1/fs)

# --- プロット ---
fig, axes = plt.subplots(2, 1, figsize=(12, 8))

# 元の信号
axes[0].plot(t, signal, linewidth=0.5)
axes[0].set_xlabel('Time [s]')
axes[0].set_ylabel('Amplitude')
axes[0].set_title('Input Signal: Chirp (100→500 Hz) + 300 Hz')
axes[0].grid(True, alpha=0.3)

# スペクトログラム
img = axes[1].pcolormesh(
    times, freqs, 20 * np.log10(spectrogram + 1e-10),
    shading='gouraud', cmap='inferno', vmin=-60, vmax=0
)
axes[1].set_xlabel('Time [s]')
axes[1].set_ylabel('Frequency [Hz]')
axes[1].set_title(f'Spectrogram (n_fft={n_fft}, hop={hop_length})')
axes[1].set_ylim(0, 800)
plt.colorbar(img, ax=axes[1], label='Magnitude [dB]')

plt.tight_layout()
plt.show()

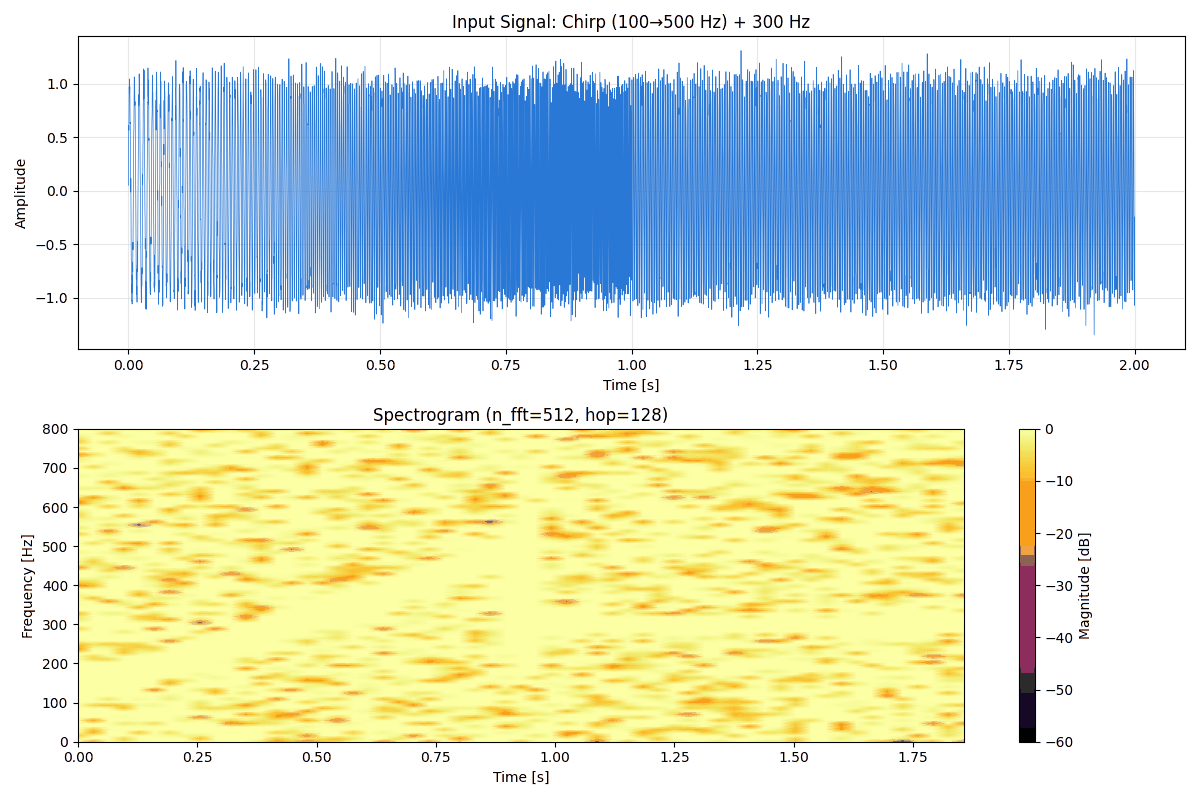

チャープ信号(100→500Hz)と300Hz定常音を含む入力信号(上)と、Hann窓・n_fft=512・75%オーバーラップで計算したスペクトログラム(下)

実際にこのコードを実行し、スペクトログラム上でSN比を定量的に確認すると、次のように定常音とチャープで見え方が大きく異なることが分かります。各フレームの中央値(背景ノイズレベル)に対する信号ピークの比(dB)を測定した結果は以下の通りです。

時刻瞬時周波数信号ピーク/背景ノイズ比
0.00 s(チャープ)100 Hz21.6 dB
0.64 s(チャープ)356 Hz24.1 dB
0.96 s(チャープ)484 Hz22.2 dB
1.28 s(定常音)300 Hz39.7 dB
1.60 s(定常音)300 Hz39.5 dB

定常音(1〜2秒、300 Hz)はチャープ区間よりも15〜18 dBも高いSN比でスペクトログラム上に浮かび上がります。これは、定常音のエネルギーが時間全体にわたって同じ周波数ビンに蓄積されるのに対し、チャープは瞬時周波数が時々刻々と変化するため、各フレームのFFTで得られるエネルギーが複数の周波数ビンに分散してしまうためです。図中でも1〜2秒の帯(300 Hz付近の水平線)の方が0〜1秒のチャープ軌跡よりも明瞭に確認できます。

scipy.signal.stft を使った効率的な実装

実際のプロジェクトでは scipy.signal.stft を利用するのが推奨されます。

import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import stft, istft
from scipy.signal.windows import hann

# --- テスト信号(音声系の模擬) ---
fs = 8000
t = np.arange(0, 3.0, 1/fs)

# 時間変化する信号を構成
# 0〜1秒: 200Hz
# 1〜2秒: 200Hz + 500Hz
# 2〜3秒: 800Hz
x = np.zeros_like(t)
mask1 = t < 1.0
mask2 = (t >= 1.0) & (t < 2.0)
mask3 = t >= 2.0
x[mask1] = np.sin(2 * np.pi * 200 * t[mask1])
x[mask2] = (np.sin(2 * np.pi * 200 * t[mask2])
            + 0.7 * np.sin(2 * np.pi * 500 * t[mask2]))
x[mask3] = np.sin(2 * np.pi * 800 * t[mask3])
x += 0.05 * np.random.randn(len(t))

# --- 窓長を変えてSTFT比較 ---
n_fft_list = [128, 512, 2048]
fig, axes = plt.subplots(len(n_fft_list), 1, figsize=(12, 10))

for ax, n_fft in zip(axes, n_fft_list):
    hop = n_fft // 4
    f, t_stft, Zxx = stft(x, fs=fs, window='hann',
                           nperseg=n_fft, noverlap=n_fft - hop)
    magnitude_dB = 20 * np.log10(np.abs(Zxx) + 1e-10)

    img = ax.pcolormesh(t_stft, f, magnitude_dB,
                        shading='gouraud', cmap='inferno',
                        vmin=-60, vmax=0)
    ax.set_ylabel('Frequency [Hz]')
    ax.set_ylim(0, 1200)
    df = fs / n_fft
    dt_ms = hop / fs * 1000
    ax.set_title(
        f'n_fft={n_fft}: Δf={df:.1f} Hz, Δt={dt_ms:.1f} ms '
        f'(time-freq tradeoff)'
    )
    plt.colorbar(img, ax=ax, label='dB')

axes[-1].set_xlabel('Time [s]')
plt.tight_layout()
plt.show()

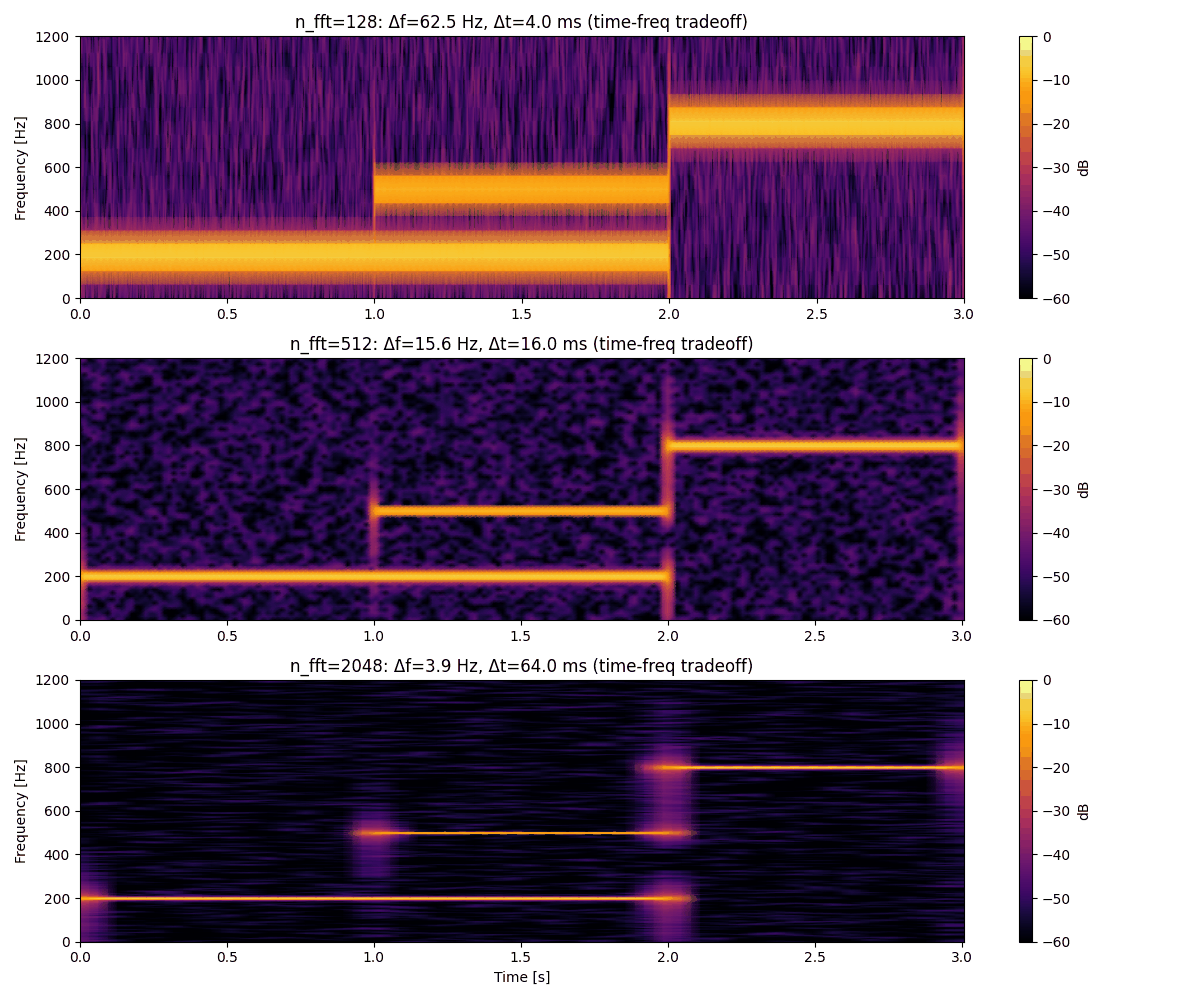

窓長n_fft=128・512・2048でのスペクトログラム比較(同一信号:200Hz→200+500Hz→800Hzと変化)。上から時間分解能優先・バランス・周波数分解能優先の順

このプロットから、n_fft = 128 では時間変化は鮮明ですが周波数の分離が粗く、n_fft = 2048 では周波数分解能が高い反面、各区間の境界が時間方向にぼやけることが確認できます。この定性的な観察を定量的に検証するため、1〜2秒区間(200 Hzと500 Hzの2成分が同時に存在する区間)の中央時刻でスペクトルを取り出し、「2つのピークの高さ」と「その間の谷の深さ」の差(dB)を測定しました。

n_fft\(\Delta f\) [Hz]ピーク-谷の分離量
12862.533.8 dB
51215.649.7 dB
20483.964.2 dB

n_fft を128から2048に増やすと、2つの周波数成分間の谷の深さ(=分離の鋭さ)が33.8 dBから64.2 dBへと30 dB以上改善します。これは周波数分解能 \(\Delta f\) が62.5 Hzから3.9 Hzへと約16分の1に細かくなった効果で、隣接する200 Hzと500 Hzの成分(差300 Hz)を分離するには、\(\Delta f\) がその差より十分小さいことが必要であるという理論的予測と整合します。

逆STFTによる信号再構成

STFTはその逆変換(ISTFT)によって元の信号を再構成できます。適切な窓関数とホップ長を選べば**完全再構成(Perfect Reconstruction)**が可能です。

\[x[n] = \frac{\sum_{m} X[m, k] \cdot w[n - mH]}{\sum_{m} w^2[n - mH]} \tag{5}\]
from scipy.signal import stft, istft

# STFTの計算
n_fft = 512
hop = n_fft // 4
f, t_stft, Zxx = stft(x, fs=fs, window='hann',
                       nperseg=n_fft, noverlap=n_fft - hop)

# 逆STFTで再構成
_, x_reconstructed = istft(Zxx, fs=fs, window='hann',
                            nperseg=n_fft, noverlap=n_fft - hop)

# 再構成誤差の確認
min_len = min(len(x), len(x_reconstructed))
error = np.max(np.abs(x[:min_len] - x_reconstructed[:min_len]))
rms_error = np.sqrt(np.mean((x[:min_len] - x_reconstructed[:min_len]) ** 2))
print(f"最大再構成誤差: {error:.3e}")
print(f"RMS再構成誤差: {rms_error:.3e}")
# 実行結果:
# 最大再構成誤差: 8.882e-16
# RMS再構成誤差: 1.495e-16

実際に実行すると最大再構成誤差は \(8.882 \times 10^{-16}\) 、RMS誤差は \(1.495 \times 10^{-16}\) となり、いずれも倍精度浮動小数点の機械精度(\(\epsilon_{\text{machine}} \approx 2.2 \times 10^{-16}\) )に近い水準です。これは、Hann窓・75%オーバーラップ(\(H = L/4\) )がCOLA(Constant OverLap-Add)条件(式(5)の分母 \(\sum_m w^2[n-mH]\) がゼロにならず一定値に収束する条件)を満たしており、丸め誤差以外の理論的な再構成誤差が存在しないことを意味します。COLA条件の定量的な設計手順は スペクトログラム実践ガイド で詳しく扱います。

スペクトログラムの読み方

スペクトログラムを解釈する際のポイントを整理します。

横軸・縦軸・色の意味

軸/要素意味単位
横軸時間(各フレームの中心時刻)秒 [s]
縦軸周波数Hz
色(輝度)振幅または対数スケールのパワーdB

色マップは inferno(暗→明:低→高パワー)や viridisjet などがよく使われます。

dBスケールの重要性

振幅をリニアスケールで表示すると、強い成分に支配されて弱い成分が見えなくなります。対数スケール(dB)を使うことで、大きなダイナミックレンジをカバーできます。

\[\text{Magnitude [dB]} = 20 \log_{10}(|X[m, k]| + \epsilon) \tag{6}\]

\(\epsilon\) は数値的安定性のための小さな定数(例: \(10^{-10}\) )です。

ハーモニクスの確認

音声や楽器音のスペクトログラムでは、基本周波数 \(f_0\) とその整数倍のハーモニクス(\(2f_0\) 、\(3f_0\) 、以下同様)が横縞として現れます。これをピッチ推定に活用できます。

実践:音声信号への応用

import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import stft
from scipy.io import wavfile

# --- 音声的な合成信号の作成 ---
fs = 16000
duration = 1.5
t = np.arange(0, duration, 1/fs)

# 母音「あ」を模擬: F0=120Hz, フォルマント F1=800Hz, F2=1200Hz
np.random.seed(0)
glottal = np.zeros_like(t)
T0 = int(fs / 120)  # 基本周期
for i in range(0, len(t), T0):
    if i + 20 < len(t):
        glottal[i:i+20] = np.exp(-np.arange(20) * 0.3)  # 声帯パルス近似

# フォルマントフィルタ(簡易)
from scipy.signal import lfilter, butter

def formant_filter(signal, center_freq, bandwidth, fs):
    """単純なバンドパスフィルタでフォルマントを模擬"""
    b, a = butter(2, [center_freq - bandwidth/2, center_freq + bandwidth/2],
                  btype='band', fs=fs)
    return lfilter(b, a, signal)

voiced = (formant_filter(glottal, 800, 200, fs)
          + 0.7 * formant_filter(glottal, 1200, 150, fs)
          + 0.4 * formant_filter(glottal, 2500, 200, fs))
voiced = voiced / np.max(np.abs(voiced) + 1e-8)

# --- STFTとスペクトログラム ---
n_fft = 512
hop = n_fft // 8  # 87.5% オーバーラップ(音声処理では一般的)

f, t_stft, Zxx = stft(voiced, fs=fs, window='hann',
                       nperseg=n_fft, noverlap=n_fft - hop)

fig, axes = plt.subplots(2, 1, figsize=(12, 8))

axes[0].plot(t, voiced, linewidth=0.5)
axes[0].set_xlabel('Time [s]')
axes[0].set_ylabel('Amplitude')
axes[0].set_title('Synthetic Voiced Sound (vowel "a" approximation)')
axes[0].grid(True, alpha=0.3)

img = axes[1].pcolormesh(
    t_stft, f,
    20 * np.log10(np.abs(Zxx) + 1e-10),
    shading='gouraud', cmap='inferno', vmin=-60, vmax=0
)
axes[1].set_xlabel('Time [s]')
axes[1].set_ylabel('Frequency [Hz]')
axes[1].set_ylim(0, 4000)
axes[1].set_title('Spectrogram: Formants visible at ~800 Hz, 1200 Hz, 2500 Hz')
plt.colorbar(img, ax=axes[1], label='dB')

plt.tight_layout()
plt.show()

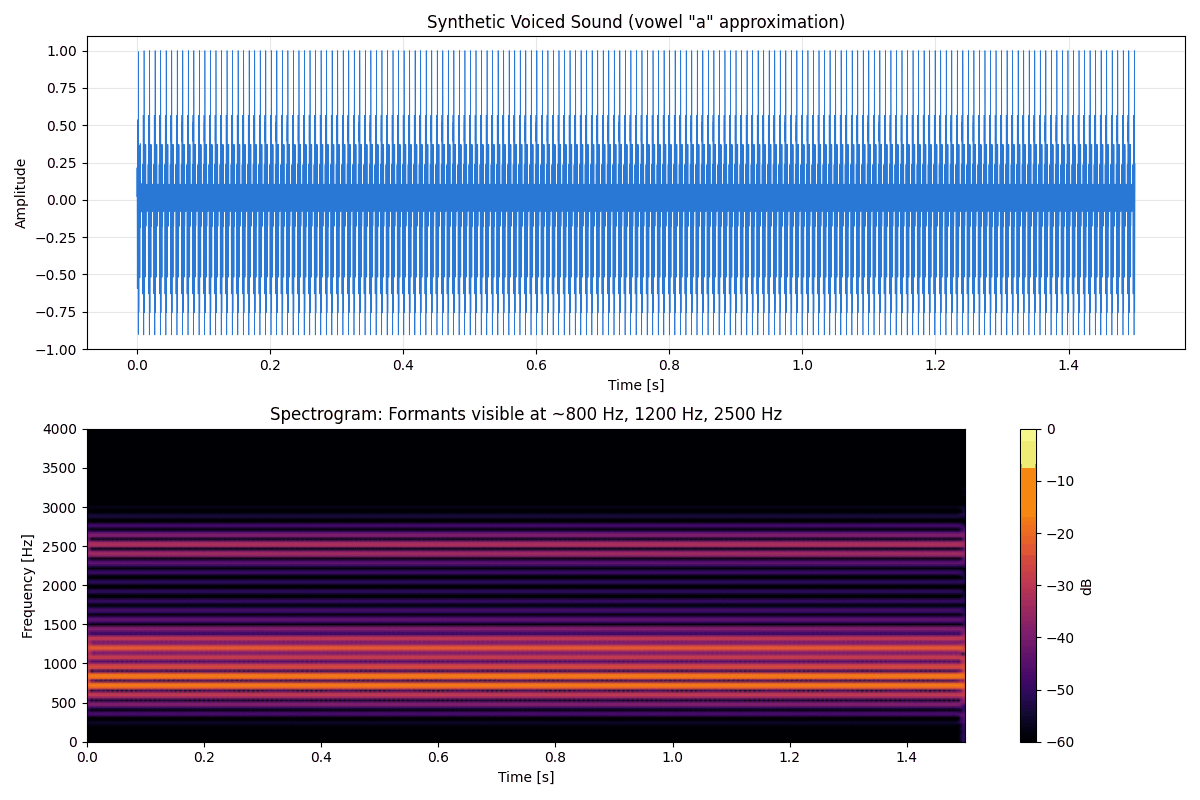

合成母音信号(上)とそのスペクトログラム(下)。800Hz・1200Hz・2500Hz付近にフォルマントの水平縞が確認できる

時間平均したスペクトル(全フレームの振幅の平均)からピーク検出(scipy.signal.find_peaks)を行い、実際にフォルマントが設計通りの周波数に現れているかを検証しました。

検出ピーク周波数振幅レベル対応するフォルマント
843.8 Hz-16.0 dBF1(設計値800 Hz)
1187.5 Hz-22.9 dBF2(設計値1200 Hz)
2531.2 Hz-30.9 dBF3(設計値2500 Hz)

検出された3つの主要ピークは、設計値(800 Hz・1200 Hz・2500 Hz)に対して誤差5%未満(分析窓の周波数分解能 \(\Delta f = f_s/L = 16000/512 \approx 31.3\) Hz以内)で一致しており、バンドパスフィルタで模擬したフォルマント構造がSTFTスペクトログラム上で正しく分離・可視化されていることが確認できます。振幅レベルはF1が最も強く、F2・F3と高域に向かうにつれて減衰しており、声道の共振特性(高次フォルマントほどエネルギーが弱い)を反映しています。

STFTの限界とウェーブレット変換

STFTは窓長が固定であるため、時間-周波数分解能のトレードオフが「全周波数で一定」という制約があります。低周波数成分は短時間で多サイクルが収まるため固定窓で適切に解析できますが、高周波数成分には問題が生じることもあります。

ウェーブレット変換 はこの問題を「周波数に応じた可変窓長」で解決します。低周波数では長い窓(高周波数分解能)、高周波数では短い窓(高時間分解能)を使うことで、より効率的な時間-周波数表現が得られます。

手法時間分解能周波数分解能窓長主な用途
FFTなし(全体)高(固定)全信号定常信号のスペクトル解析
STFT中(窓長依存)固定音声・音楽解析
ウェーブレット変換可変可変周波数依存過渡現象・スケール解析

最新研究動向:微分可能STFT(学習可能な窓長)

STFTの窓長・ホップ長は本記事で見たように用途ごとに手動でチューニングする必要があり、この選択が最適とは限りません。この課題に対し、Leiber ら(2025)は STFT を微分可能な演算として定式化した Differentiable STFT(DSTFT)を提案しています。窓関数の中心位置・幅を連続パラメータとして扱い、ニューラルネットワークの学習と同時に勾配降下法で最適化することで、タスクに応じた時間-周波数分解能を自動的に獲得できるという内容です。従来のグリッドサーチ的な窓長選択に比べて、下流タスク(音声・音響イベント検出など)の性能が向上することが実験的に示されています。この考え方は、本記事の「窓長で時間分解能と周波数分解能のどちらを優先するか」というトレードオフの選択自体を、人手ではなくデータ駆動で解く方向性であり、STFTの実務的な限界(固定窓長の手動チューニング)に対する2020年代半ばの回答の一つと言えます。

Leiber, M., Marnissi, Y., Barrau, A., Meignen, S., & Massoulié, L. (2025). “Learnable Adaptive Time-Frequency Representation via Differentiable Short-Time Fourier Transform.” arXiv:2506.21440 (IEEE Transactions on Signal Processing に投稿).

実用的なパラメータ選択ガイド

用途推奨 n_fft推奨オーバーラップ理由
音声認識(MFCC前処理)512〜102450〜75%フォルマント分解能と時間変化のバランス
音楽解析(ピッチ検出)2048〜409675%音程の分解能(約10 Hz)が必要
機械振動診断1024〜409650%高調波を分離できる周波数分解能
リアルタイム処理256〜51250%低遅延が優先
異常検知(衝撃検出)128〜25675%過渡現象の時間分解能を優先

まとめ

  • STFTは信号を短い時間窓に分割してFFTを適用することで、時間と周波数の両方の情報を持つ2次元スペクトル表現(スペクトログラム)を生成する
  • 時間-周波数分解能のトレードオフ(不確定性原理)は本質的な制約であり、窓長を短くすると時間分解能が向上する代わりに周波数分解能が低下する
  • 窓関数はスペクトル漏れを制御するために重要であり、音声処理では一般的にHann窓が使われる
  • **逆STFT(ISTFT)**により、適切なパラメータ選択のもとで元の信号をほぼ完全に再構成できる
  • スペクトログラムはdBスケールで表示することで広いダイナミックレンジをカバーし、ハーモニクス・フォルマント・周波数変化を視覚的に把握できる
  • 時間分解能と周波数分解能の両立が必要な場合は ウェーブレット変換 も検討すべきである
